振動計測・解析 Measurement and Analysis (機械振動などの計測・解析・問題解決のコンサルティングなど)

温度・振動・トルク・速度など、ご要望の計測・解析・ログ収集のシステムを受託構築します。

また、機械の振動問題などの計測・解析とそれに基づく問題解決のコンサルティングを請け負います。

■計測・解析・ログ収集システム構築

研究開発、製品の出荷前性能試験などの用途に応じた、温度・振動・トルク・速度などの計測・解析・ログ収集のシステム構築を受託します。

計測内容に応じ、

  • トランスデューサ(=センサ)、AD変換器、表示計などの選定
  • 電気設計
  • 目的に最適なログ収集・解析ソフトウェアの設計・開発
  • 施工

などを行います。

計測器類の例

トルクメータ トルク検出器

加速度ピックアップ 加速度検出器

熱電対 熱電対

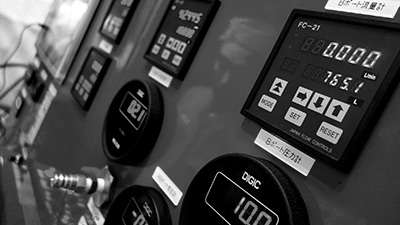

計測器盤の例

19インチラック 運転・計測盤

19インチラック 運転・計測盤

19インチラック 19インチラック計測盤

計測ログ収集・解析ソフトウェア例

温度ロガー 温度ロガー(LabVIEWで開発)

■振動計測・解析

機械の振動問題の計測・解析とそれに基づくコンサルティングを請け負います。

ハンマリング試験・トラッキング試験などを行い、FFT解析を行うことで、問題となる振動の原因を調査、解決方法の提案を行います。



加速度ピックアップ BK 4397 A

※ハンマリング試験 風景

加速度ピックアップ BK 4397 A、IMV VM-4424H

※スピンドルユニットの振動・回転原点計測 風景(回転次数成分などの解析)



加速度ピックアップ

加速度ピックアップ BK 4397 A Brüel & Kjær 4397 A

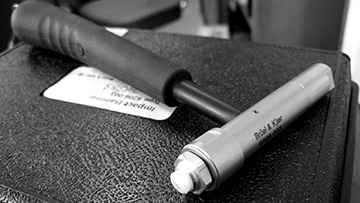

インパクトハンマ

インパクトハンマ BK 8206-003 Brüel & Kjær 8206-003

FFTアナライザ

振動測定・解析用FFTアナライザソフトウェア

自社開発 振動測定・解析ソフトウェア(LabVIEWにて開発)

保有設備

設備種類

メーカー

仕様

数量

インパクトハンマ

Brüel & Kjær

8206-003

1

加速度ピックアップ

昭和測器

Model 2304A

3

加速度ピックアップ用チャージアンプ

昭和測器

Model 1607

1

加速度ピックアップ用チャージアンプ

昭和測器

Model 1607A-3Ch

1

加速度ピックアップ

Brüel & Kjær

4397 A

3

光電式回転検出器

小野測器

LG-930

1

FFTアナライザ

OROS

OR34J-4, 解析ソフトウェア NVGate V11

1

FFTアナライザ

千代田機工 自社製

FFTアナライザ(Windows7, XPで動作)

1

ポータブルFFTアナライザ

IMV

VM-4424H

1

ポータブル振動計

昭和測器

デジバイブロ 1332B

1

ポータブルFFTアナライザ

IMV

VM-2004Neo

1

フィールドバランサ

シグマ電子工業

SB-8802RG-1

1

校正器

FLUKE

FLUKE-725

2

温度校正器

FLUKE

FLUKE-714

1

オシロスコープ

Tektronix

TDS2001C

1

データハイロガー

日置電機

LR8431

1

デジタルACクランプメータ

横河電機

CL-630

1

デジタルMΩテスタ

日置電機

HIOKI 3119

1

絶縁抵抗計

SANWA

DM1528S

1

デジタルテスタ

横河電機

73101

1

デジタルテスタ

日置電機

HIOKI 3256-50

1

デジタルタコメータ

小野測器

HT-446

1

マスコンパレータ
(汎用用電子天びん)

エー・アンド・デイ

MC-10K

1
